氣動薄膜切斷閥
產品型號： ZMQ型
產品口徑： DN15-200
產品壓力： 0.6~6.4Mpa
產品材質： 鑄鋼、不銹鋼、合金鋼等
工作壓力:1.0Mpa-50.0Mpa
產品概述：

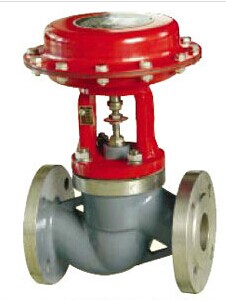

ZMQ型氣動薄膜切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。 切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、溫度或液位等工藝參數自動控制。
廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和遠程控制系統中。
本系列產品有薄膜式、活塞式兩種。閥體結構有單座、套筒、雙座(二位三通)三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、64四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或Ⅵ級。流量特性為快開。
產品特點： ·
切斷閥采用多彈簧執行機構與調節機構用三根立柱相連，整個高度可減小約30％，重量可減輕約30％。 ·閥體按流體力學原理設計成等截面低流阻流道，額定流量系數增大30％。 ·閥內件密封部分有嚴密型和軟密封兩種，嚴密型為堆焊硬質合金，軟密封型為軟質材料制作，關閉時密封性能優良。 ·平衡型閥內件，提高了切斷閥的許用壓差。 ·波紋管密封型對移動的閥桿形成完全的密封，堵絕了介質外漏的可能性。 ·活塞式執行機構，操作力大，使用壓差大。
零件資料： 閥體、密封套筒：HT200、ZG230-450ZG1Cr18Ni9TiZGOCr18Ni12M02Ti 閥芯、閥座：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太萊合金 套筒、閥塞：1Cr18Ni9TiOCr18Ni12M02Ti1Cr18Ni9Ti堆焊司太菜合金 填料：聚四氟乙烯、柔性石墨 波紋膜片：丁腈橡膠夾增強滌綸織物 彈簧：60Si2Mn 閥桿、推桿：2Cr13、1Cr18Ni9Ti 閥芯、閥塞(軟質件)：增強聚四氟乙烯 波紋管：1Cr18Ni9Ti
